Introdução

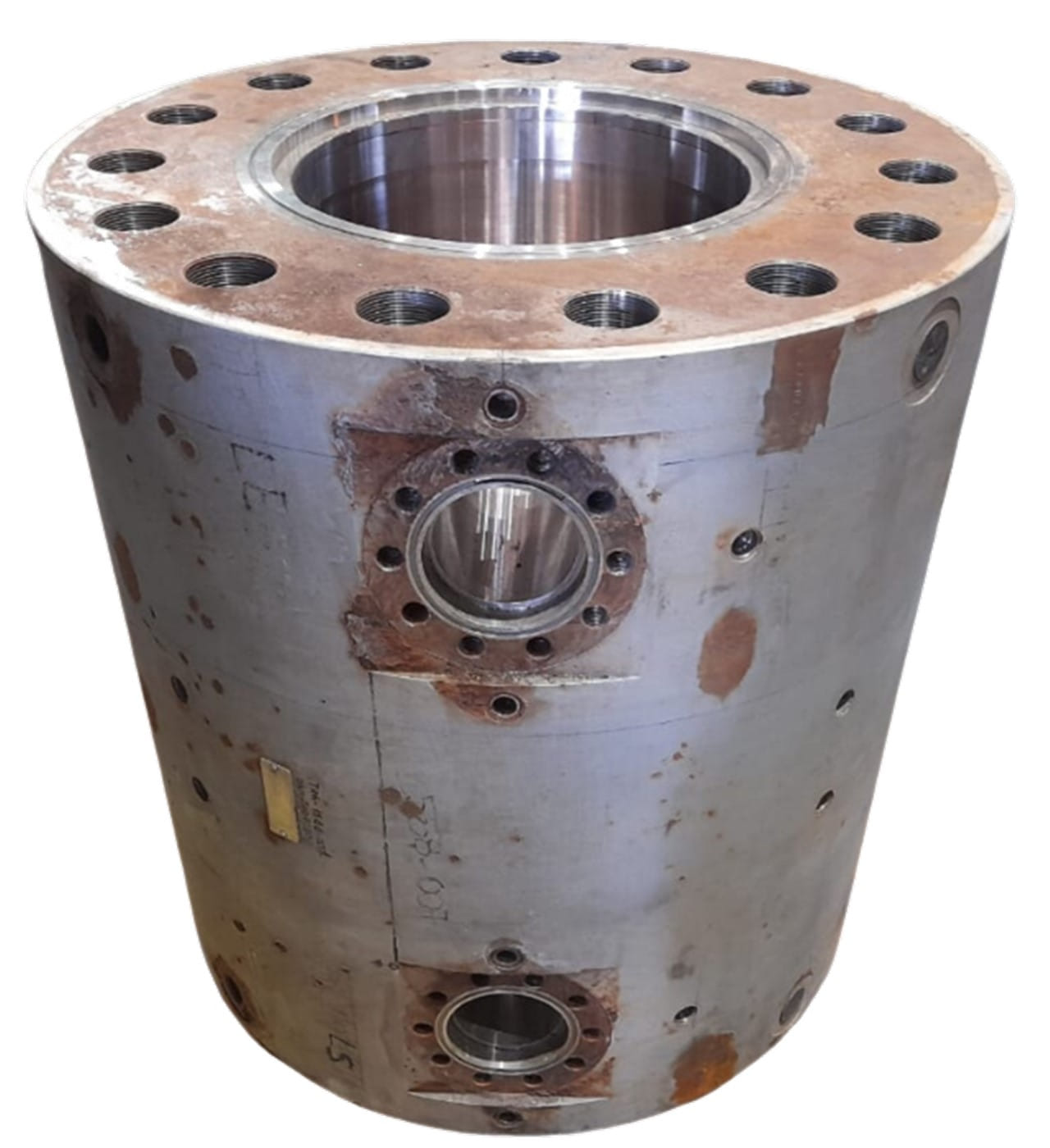

No setor industrial, a segurança e confiabilidade dos equipamentos são essenciais para a operação eficiente de sistemas críticos. Este estudo apresenta o caso de uma válvula fabricada em aço ASTM A694 revestida com solda inconel, na qual foram identificadas descontinuidades que poderiam comprometer seu desempenho e a segurança das instalações. A análise incluiu ensaios não destrutivos e destrutivos para determinar a origem e a extensão do problema.
Objetivo
Avaliar a integridade estrutural da válvula e identificar a natureza das descontinuidades por meio de ensaios avançados, garantindo a segurança e eficiência do componente.
Metodologia
Foram realizados os seguintes testes:
- Ensaios Não Destrutivos: Inspeção por ultrassom phased array e ToFD para detecção de descontinuidades internas;
- Ensaios Químicos: Espectrometria de emissão óptica para verificação da composição do material;
- Ensaios Mecânicos: Testes de dureza, tração e impacto para avaliar propriedades mecânicas;
- Análise Metalográfica: Macro e micrografia para identificação da morfologia das descontinuidades;

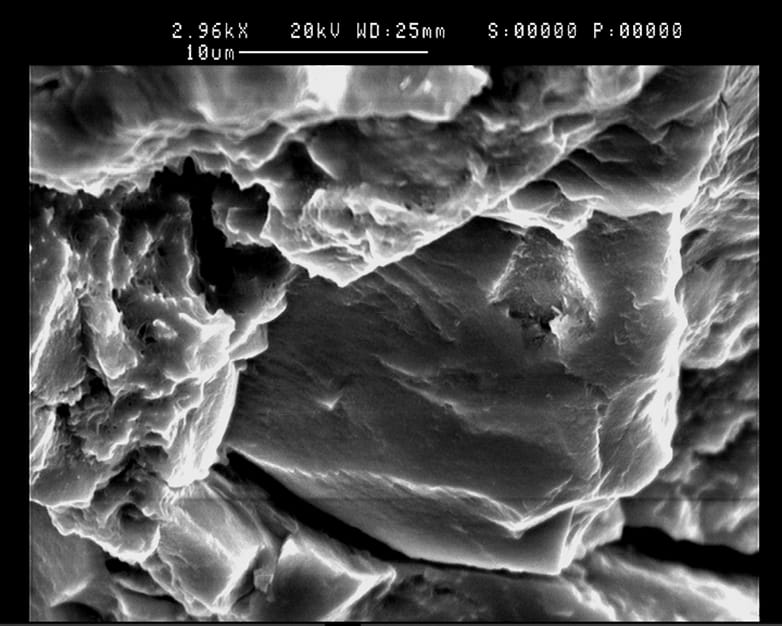

- Microscopia Eletrônica de Varredura (MEV): Para caracterização detalhada das falhas e sua evolução.
Resultados

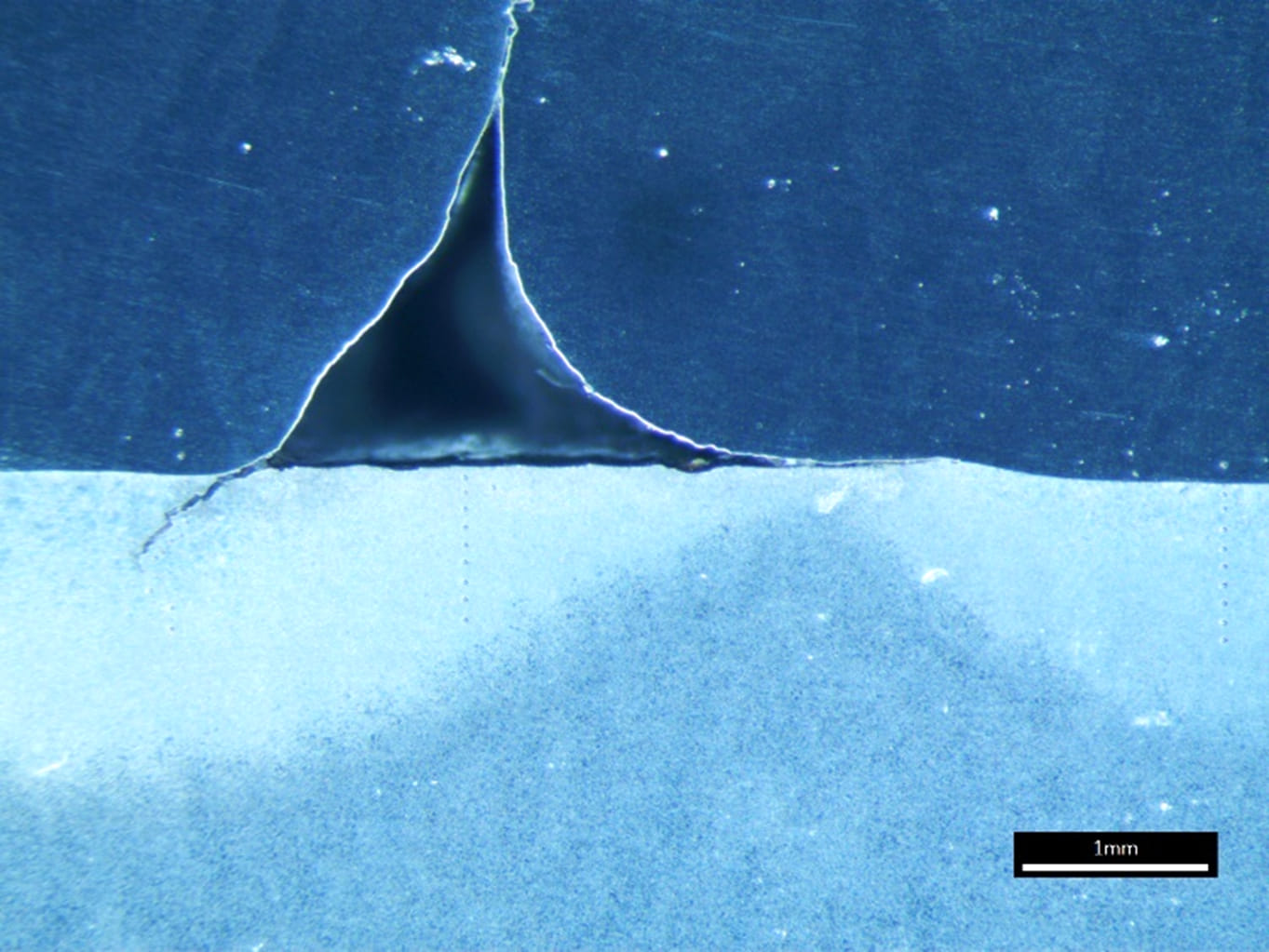

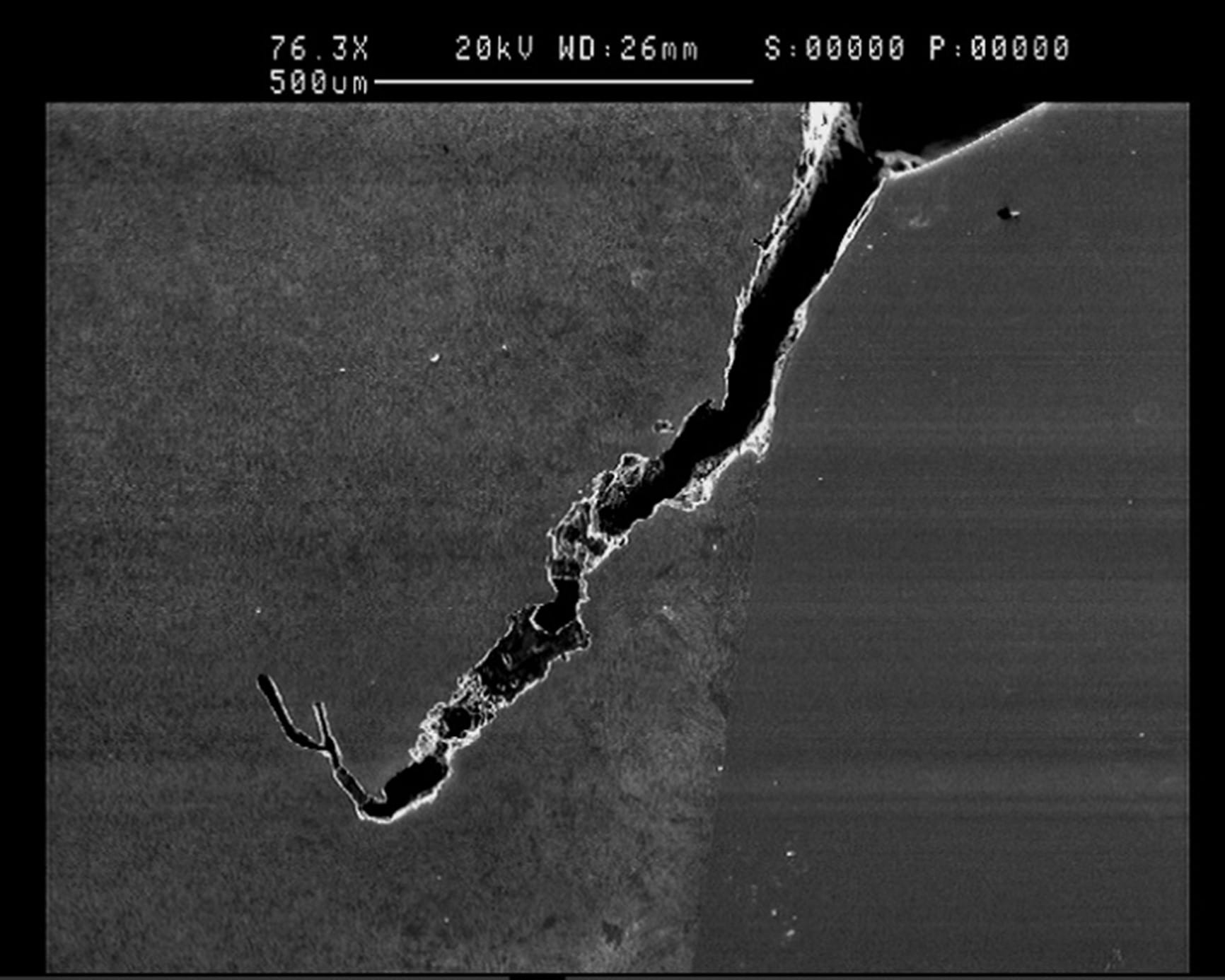

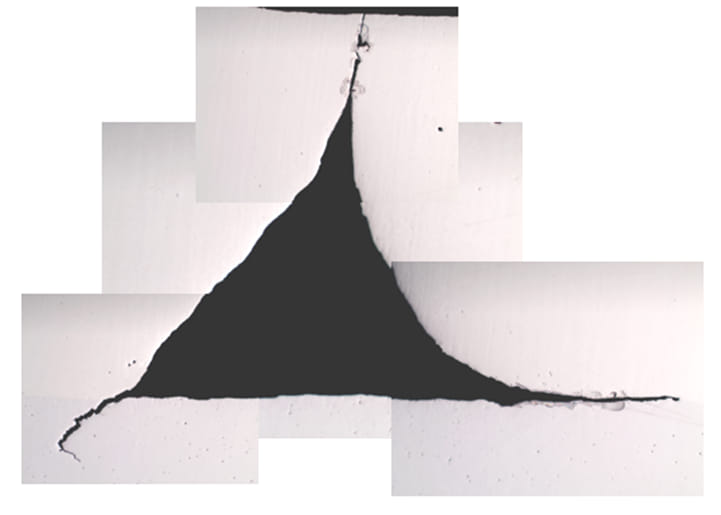

A análise revelou descontinuidades na interface entre o metal base e a solda, caracterizadas por trincas intergranulares partindo da falta de fusão e vazios da solda. Os resultados dos ensaios mecânicos indicaram que a resistência ao impacto e os valores de dureza estavam dentro dos padrões estabelecidos, com exceção da região próxima à trinca, onde foi observada uma variação microestrutural significativa.
Conclusão e Recomendação
A investigação permitiu a caracterização detalhada da descontinuidade e evidenciou que a trinca foi gerada possivelmente devido às condições de soldagem (parâmetros de soldagem, preparação da superfície e controle de temperatura). Recomenda-se a revisão dos parâmetros de soldagem, bem como a implementação de um controle de qualidade mais rigoroso para evitar recorrências. O sucesso da análise permitiu a tomada de decisões para garantir a integridade operacional do equipamento.
